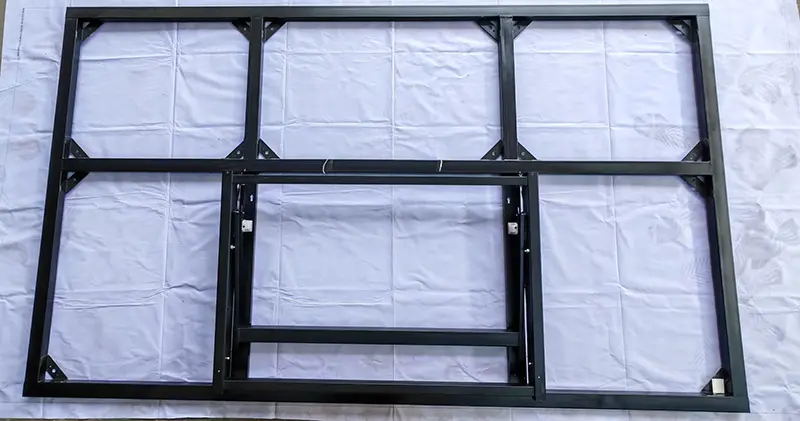

LCD 100 colių vertikalus hidraulinis laikiklis

LCD 100 colių vertikalus hidraulinis laikiklis yra ypač sunki atramos sistema, skirta 100 colių LCD milžiniškiems ekranams (taip pat suderinama su 102/105 colių modeliais). Skirtingai nuo 98 colių ir mažesnių ekranų laikiklių, plikas 100 colių ekranas paprastai sveria daugiau nei 130 kg ir yra beveik 2,2 metro aukščio, o jo negalima saugiai atremti vien tik ant sienos. Šiam gaminiui būdinga hibridinė konstrukcija, jungianti pagalbinę sienų apkrovą ir grindų atramą. Didžioji dalis vertikalios apkrovos perkeliama į žemę, o siena tik apsaugo nuo apvirtimo ir fiksuoja padėtį.

Medžiagos ir meistriškumas

1. Pagrindinis kadras:

Sustorintos ir paplatintos šalto valcavimo plieno plokštės su armuojančiomis briaunomis, užtikrinančios didesnę apkrovą ir atsparumą sukimui be deformacijų.

2. Hidraulinė sistema:

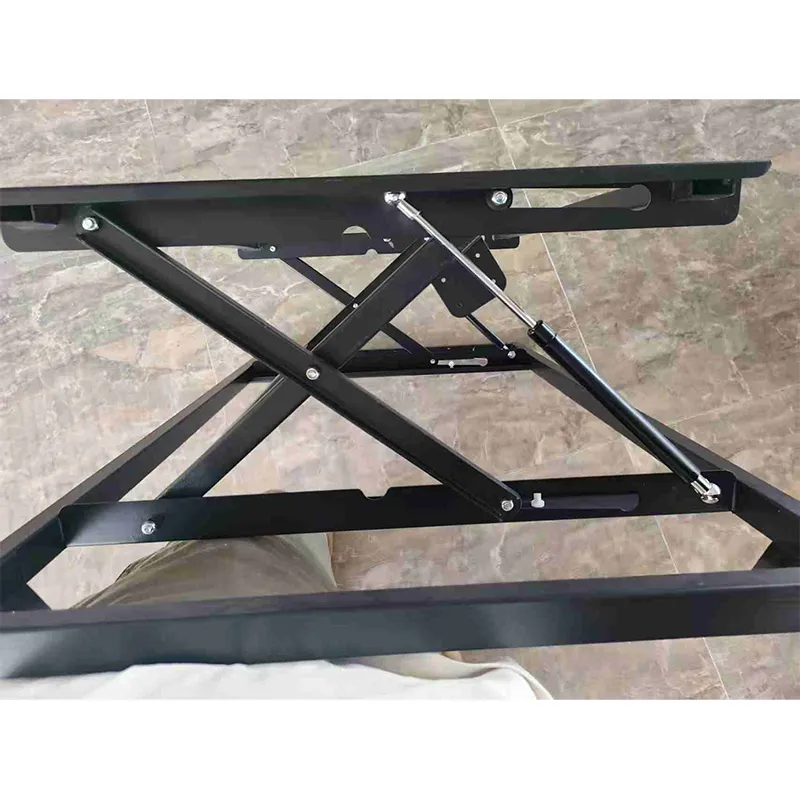

Pramoninės klasės dvigubi hidrauliniai amortizatoriai užtikrina tolygų palaikymą, sklandų kėlimą ir tylų buferį.

3. Pakabinamos plokštės surinkimas:

Pagal užsakymą išplėsta VESA vertikali pakabinama plokštė 100 colių ekranams, suderinama su standartinėmis tvirtinimo angomis didelio dydžio ekranams.

4. Saugos apsauga:

Keli apsaugantys nuo kritimo skląsčiai ir neslystančios amortizacinės guminės pagalvėlės, apsaugančios nuo atsitiktinio nukritimo.

5. Tvirtinimo detalės:

Nacionalinio standarto pastorinti ir pailginti išsiplėtimo varžtai tolygiai paskirsto sienos įtempį, kad būtų tvirtesnis montavimas.

Produkto privalumai

1. Pritaikyta milžiniškiems ekranams:

Optimizuotas išskirtinai 100 colių vertikaliam tvirtinimui, stabilesnis ir geriau prigludęs nei universalūs laikikliai.

2. Darbo jėgą taupanti hidraulinė sistema:

Lengvas reguliavimas, siekiant apsaugoti ekraną ir jo prievadus.

3. Mažos priežiūros išlaidos:

Greitai išardoma konstrukcija, veikianti be profesionalių technikų.

4. Vietos taupymas:

Sieną apkabinantis vertikalus dizainas su minimaliu horizontaliu pėdsaku, idealiai tinka vestibiuliams, koridoriams ir parodų salėms.

5. Platus pritaikymas:

Veikia konferencijoms, parodoms, prekybos centrams, ligoninėms, vyriausybinėms įstaigoms, žiniasklaidos pramonei ir kt.

Eksploatacijos ir priežiūros išlaidų palyginimas su tradiciniais laikikliais

Sienų reikalavimai ir montavimo specifikacijos

Kritinis saugos įspėjimas

100 colių ekranas sveria daugiau nei 90 kg. Dėl netinkamų sienų tipų ekranas gali nukristi ir prarasti turtą bei sužaloti.

Leidžiami sienų tipai (visi reikalavimai turi būti įvykdyti vienu metu)

Draudžiami sienų tipai (montuoti griežtai draudžiama)

Reikalingi įrankiai ir montuotojų skaičius

Diegimo žingsniai

1. Sienos patikrinimas: įsitikinkite, kad siena yra tvirto betono arba tinkamo storio plyta.

2. Padėties nustatymas ir žymėjimas: lazeriniu nivelyru nubrėžkite vertikalią vidurio liniją ir pažymėkite 8 gręžimo taškus.

3. Gręžimas ir skylių valymas: elektriniu plaktuku išgręžkite skyles ≥100 mm gylyje, išvalykite šiukšles ir įkiškite M10 plėtimosi vamzdelius.

4. Pagrindo tvirtinimas: Sumontuokite sienos pagrindą, žingsnis po žingsnio priveržkite 8 išsiplėtimo varžtus ir patikrinkite vertikalumą.

5. VESA pakabinamos plokštės montavimas: pritvirtinkite išplėstą VESA plokštę 100 colių ekrano gale (suderinama su 600 × 400, 800 × 600, 900 × 600 skylių raštais).

6. Pasiruošimas ekrano pakabinimui: Patikrinkite hidraulinius strypus ir apsauginius skląsčius; sureguliuokite kėlimo platformą pagal montavimo aukštį.

7. Sumontuokite ekraną: du darbuotojai pakelia ekraną, o vienas operatorius nukreipia kabliukus, kad sutaptų su pagrindo plyšiais, ir lėtai nusileidžia.

8. Užrakto saugos skląsčiai: nuosekliai pritvirtinkite pagrindines sagtis, šoninius saugos užraktus ir rankomis susuktus neapsvyrančius varžtus.

9. Kabelių valdymas ir reguliavimas: Nukreipkite kabelius į magnetinio kabelio skyrių ir nustatykite pasvirimo kampą į optimalią žiūrėjimo padėtį.

10. Galutinė patikra: Pakratykite ekraną, kad įsitikintumėte, jog nėra atsilaisvinimo, ir patikrinkite visus skląsčius.

Taikomi scenarijai

Įmonės biuras

Dideli konferencijų salės ekranai, registratūros sveikinimo vitrinos, įmonės kultūros vitrinos

Komercinis ekranas

Prekybos centro reklaminiai ekranai, prekių ženklų parodos demonstraciniai ekranai, parduotuvių skaitmeniniai plakatų ekranai

Vyriausybės ir viešosios paslaugos

Informacijos išleidimo ekranai vyriausybės salėse, ligoninių gidų ekranai, parodos vietos orientavimo ekranai

Žiniasklaida ir tiesioginis srautas

Vertikalūs milžiniški ekranai, skirti trumpam vaizdo įrašų tiesioginiam transliavimui, savimedijos turinio rodymui, studijos informacijos ekranams

Švietimas ir mokymas

Universiteto biuletenių ekranai, mokymo kabinetų demonstraciniai ekranai, interaktyvūs ekranai mokymo įstaigoms

DUK

1 klausimas: kokia yra didžiausia šio 100 colių vertikaliojo laikiklio apkrova?

A: Pagaminta iš pastorintų paplatintų plieninių plokščių ir dvigubos hidraulinės atramos, jo maksimali apkrova siekia 130 kg, visiškai dengianti visų tipų 100 colių didelių ekranų svorį.

2 klausimas: Ar vertikaliai sumontuotas 100 colių ekranas pasislinks į priekį dėl pasislinkusio svorio centro į priekį?

A: Jame pritaikyta speciali į galą nukreipta gravitacinė konstrukcija su atgal paslinktomis kabančiomis plokštėmis, kad būtų galima perkelti apkrovą į vidų, pašalinant pakreipimą į priekį ir kraštų deformaciją.

3 klausimas: koks atstumas tarp ekrano ir sienos po vertikalaus montavimo?

A: Sienų tarpas yra tik 60–85 mm, itin plonas ir taupantis vietą tvarkingai, minimalistiškai atrodantis.

4 klausimas: ar laikiklis gali deformuotis transportuojant?

A: Jame yra integruotos štampuotos konstrukcinės dalys, visiškai sustiprinta pakuotė ir kieta kampinė apsauga, stipriai atspari suspaudimui ir kritimui, kad būtų išvengta deformacijos gabenant.

5 klausimas: kaip paslėpti laidus ir vėliau pridėti naujus laidus?

A: Laikiklis yra su įmontuotu magnetinio kabelio skyriumi (60 cm P × 120 cm A × 4 cm D), kuriame telpa 4 HDMI laidai, 2 maitinimo laidai ir 2 tinklo kabeliai. Dangtis pritvirtintas magnetiniu būdu ir jį galima atidaryti be įrankių. Norėdami pridėti arba pakeisti laidus: patraukite dangtelį, į vidų įkiškite naujus laidus ir uždarykite dangtį – ekrano nuimti nereikia.

6 klausimas: ar jį galima montuoti horizontaliai? Ar palaiko horizontalaus lygio reguliavimą?

A: Šis modelis palaiko tik vertikalų montavimą, jo struktūra optimizuota vertikaliam ekrano gravitacijos pasiskirstymui. Jei reikia perjungti iš horizontalios ir vertikalios orientacijos, įsigykite mūsų besisukantį laikiklį. Horizontaliam išlygiavimui: pagrindo įrengimo metu kalibruokite lazeriu; Sumontavus ekraną, galimas tikslus horizontalus reguliavimas (±2°).

7 klausimas: ar laikiklis yra atsparus smūgiams ir tinka regionams, kuriuose gali kilti žemės drebėjimas?

A: Jis išlaikė vibracijos bandymus, imituojančius 8 balų žemės drebėjimų dažnius, be ekrano nukritimo ar atsilaisvinusių skląsčių. Šešių kartų apsauginio užrakto konstrukcijos anti-pakilimo pertvaros ir neslystančios guminės trinkelės yra specialiai optimizuotos vibracijos aplinkai. Jis taikomas seisminėms zonoms, įskaitant Japoniją, Taivaną, Čilę, Turkiją ir Kaliforniją, JAV.
