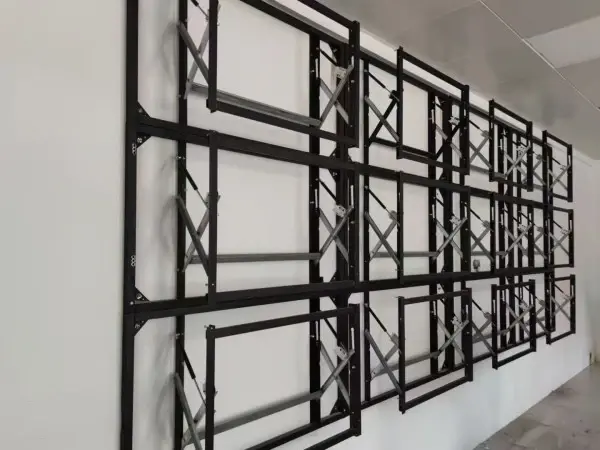

49 colių vaizdo sieninis laikiklis

Ši modulinė tvirtinimo sistema yra skirta išskirtinai 49 colių LCD vaizdo sienoms, palaiko kelis ekranus, kad sudarytų dideles ekrano sienas. Palyginti su 46 colių versija, 49 colių plokštės sveria daugiau (kiekviena po 20–30 kg) ir turi plonesnius rėmus, todėl keliami didesni reikalavimai laikiklio apkrovai ir koregavimo tikslumui. Su pastorintais profiliais ir plataus reguliavimo mechanizmais pagamintas laikiklis garantuoja ilgalaikį lygumą ir stabilumą didelėms vaizdo sienoms. Jis idealiai tinka aukščiausios klasės konferencijų salėms, prekių ženklų parodų salėms, metro informaciniams ekranams, didelių renginių foninėms sienoms ir kitiems scenarijams.

Medžiagos ir konstrukcinės specifikacijos

Kodėl rangovai pasirenka šį specialų 49 colių laikiklį?

Produkto privalumai

1. Tikslus tarpo reguliavimas itin siauro rėmelio 49 colių plokštėms

49 colių plokštės paprastai turi plonesnius rėmelius nei 46 colių ir yra jautresni sujungimo klaidoms. Įrengtas plataus diapazono kelių dimensijų koregavimas (vertikalus, horizontalus, priekinės ir galinės dalies reguliavimas ir pakreipimo reguliavimas), laikiklis stabilizuoja 0,5–1,2 mm tarpus, kad vaizdo efektai būtų sklandūs ir neskaidomi.

2. Didelė apkrova prieš ilgalaikį atsiskaitymą

Pavienės plokštės sveria iki 30 kg, o įprasti laikikliai po pusės metų naudojimo linkę pakrypti į priekį viršuje arba nuslysti apačioje. Dėl kelių taškų paskirstytos apkrovos konstrukcijos ir apatinių laikančiųjų atramų šis laikiklis užtikrina saugią ≥80 kg apkrovą. Jis išlaikė seisminius ir vibracijos modeliavimo testus ir išlaiko stabilią struktūrą 7 × 24 valandas nepertraukiamai veikiant.

3. Lankstus išdėstymas su horizontaliu ir vertikaliu mišriu įrengimu

Palaiko savavališkus eilučių ir stulpelių derinius (2 × 2, 3 × 3, 3 × 4, 1 × 5 ir tt) ir mišrius horizontalios / vertikalios matricos išdėstymus. Ant grindų statoma versija nereikalauja sienų gręžimo, tinka marmurinėms sienoms, stiklinėms pertvaroms ir laikinoms instalijoms.

4. Nepriklausoma priežiūra ir greitas vieno skydelio pašalinimas

Nepriklausoma tvirtinimo konstrukcija tvirtina kiekvieną 49 colių skydelį atskirai. Sugedus skydelio pakeitimui ir galinių laidų priežiūrai nereikia išmontuoti gretimų ekranų; dirbant vienam asmeniui, priežiūros laikas sutrumpėja 70%.

5. Paslėpti laidai tvarkingam ir suderinamam išdėstymui

Laikiklio šonuose ir gale yra atskiri kabelių loveliai, skirti atskirti maitinimo kabelius (stipri srovė) ir HDMI/Ethernet kabelius (silpna srovė), kad būtų išvengta signalo trukdžių ir atitiktų priešgaisrinės saugos ir saugumo patikros standartus.

6. Dvigubi montavimo režimai įvairių tipų sienoms

• Montuojamas ant sienos: betoninėms ir tvirtoms plytų sienoms, standartiniai M10 išsiplėtimo varžtai

• Ant grindų: pasirenkamas pagrindas negręžiamoms vietoms, pvz., veiklos centrams, laikinų parodų salėms ir marmurinėms sienoms

Diegimo žingsniai

Reikalingi du darbuotojai; 4 plokščių komplekto montavimas trunka maždaug 2–2,5 valandos

1. Schemos projektavimas

Nustatykite laikiklio matmenis pagal plokštės kiekį (pvz., 3 × 4 išdėstymą) ir pažymėkite padėties linijas ant sienos arba žemės.

2. Pagrindinio rėmo montavimas

(1) Montuojamas ant sienos: sumontuokite horizontalias sijas (po vieną eilėje), pritvirtintas prie sienos M10 išsiplėtimo varžtais ≤600 mm intervalais.

(2) Ant grindų: pritvirtinkite kairę ir dešinę kolonas bei apatinius skersinius, pritvirtinkite prie žemės M12 išsiplėtimo varžtais ir sutvirtinkite kolonas su įstrižomis laikikliais.

3. Iš anksto sumontuokite pakabinamas plokštes

Pritvirtinkite tiksliai reguliuojamas pakabinamas plokštes prie VESA skylių 49 colių plokščių gale, užtikrindami horizontalų išlygiavimą.

4. Sumontuokite plokštes

Pradėkite nuo apatinės eilės, sulygiuokite pakabinamų plokščių kabliukus su sijos plyšiais, slyskite išilgai kreipiamųjų šlaitų ir pritvirtinkite apatinius skląsčius.

5. Tikslus koregavimas

Sureguliuokite kėliklio varžtus pridedamu šešiabriauniu veržliarakčiu, kad gautumėte vienodus tarpus ir plokščių paviršių.

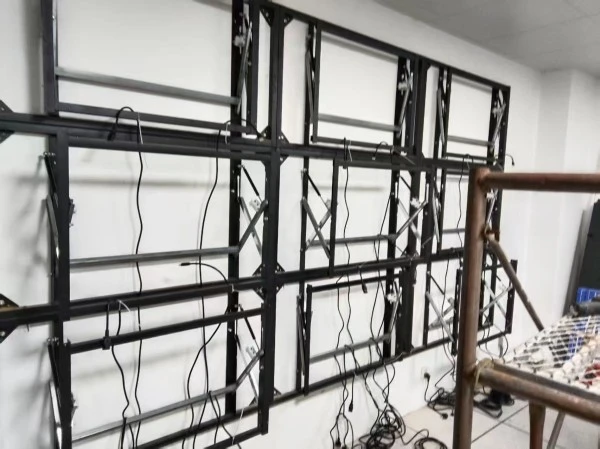

6. Kabelių valdymas

Nukreipkite laidus išilgai šoninių kabelių lovelių, už kiekvieno skydelio su tam tikrais kabelių surišimo taškais.

7. Galutinis užrakinimas

Priveržkite visų blokų fiksavimo veržles ir patikrinkite bendrą plokštumą.

Taikymo scenarijai

Prekių pasirinkimo lentelė

DUK

1 klausimas: Ar galima pagaminti 49 colių vaizdo sieninį laikiklį lenktam sujungimui?

A: Standartinis modelis skirtas plokščiam sujungimui. Galimi pasirinktiniai lenkti adapteriai aplinkiniams parodos ekranams; paprašius, pateikite spindulio parametrus.

2 klausimas: ar galima laisvai reguliuoti ekrano išdėstymą?

A: Taip. Modulinė struktūra palaiko lanksčius derinius su tinkinamomis eilutėmis ir stulpeliais.

3 klausimas: ar vieno skydelio pašalinimas turės įtakos visos vaizdo sienos stabilumui?

A: Nepriklausoma tvirtinimo konstrukcija užtikrina, kad atskiras vienos plokštės išardymas netrukdys likusiai konstrukcijai.

4 klausimas: kiek ilgai pakoreguoti tarpai išliks nuoseklūs po patikslinimo?

A: Įprasto naudojimo metu fiksavimo veržlės išlaiko tarpo tikslumą 6 mėnesius be pakartotinio reguliavimo; rekomenduojama tikrinti kas šešis mėnesius.

5 klausimas: kas yra stabilesnis, montuojamas ant sienos ar ant grindų?

A: Abu turi identišką konstrukcinį stiprumą. Pasirinkimas priklauso nuo sienos sąlygų:

• Betoninės/mūrinės sienos: Tvirtinamos prie sienos (mažesnė kaina)

• Stiklo/marmuro/lengvo plieno kilio sienos: stovi ant grindų (nepažeistos sienos)

• Laikini ir mobilūs įrengimai: ant grindų (kartotinis surinkimas ir išmontavimas)
