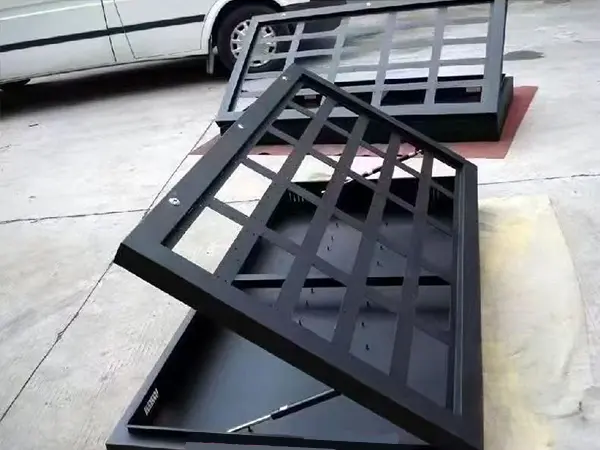

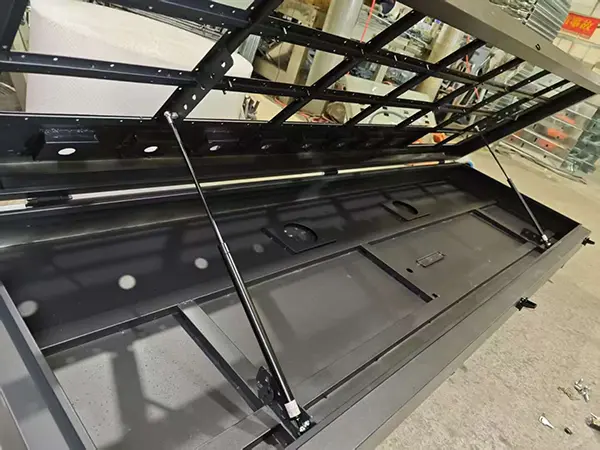

Lakštinio metalo hidraulinis mechaninis atraminis stovas

Lakštinio metalo hidraulinis mechaninis atraminis stovas yra atraminis įtaisas su pagrindiniu lakštinio metalo korpusu, integruotu su hidraulinėmis kėlimo funkcijomis. Jis plačiai naudojamas scenarijuose, kuriems reikalingas didelis standumas, lygumas ir mikroreguliavimo tikslumas, pavyzdžiui, tiksliosios staklės, bandymo įranga, automatizuotos gamybos linijos ir medicininės vaizdo gavimo įranga.

Palyginti su tradicinėmis liejamomis arba profiliuotomis plieninėmis suvirintomis atramomis, lakštinio metalo stovai pasižymi lengvu svoriu, tvarkinga išvaizda, lanksčiu dizainu ir patrauklia paviršiaus apdaila. Hidrauliniais cilindrais varomas stovas leidžia tiksliai reguliuoti guolių platformos aukštį. Suporuotas su tiksliais kreipiančiaisiais bėgiais arba kreipiamaisiais stulpeliais, jis garantuoja vertikalumą ir stabilumą kėlimo metu.

Kodėl verta rinktis mūsų lakštinio metalo hidraulinį atraminį stovą

Medžiagos ir konstrukcinės savybės

Pagrindinis korpusas suformuotas lenkiant vieną šalto valcavimo plieno lakštą su vienodomis ir tvirtomis siūlėmis, užtikrinančiomis daug geresnį vientisumą nei sujungti rėmai. Paviršius padengtas apsauginiais purškiamaisiais dažais, atspariais nelygumams ir oksidacijai, kasdieninio naudojimo metu nėra linkęs subraižyti ar rūdyti.

Integruoti sandarūs hidraulinės jėgos komponentai naudoja aukščiausios kokybės sandarinimo technologiją, kad būtų išvengta nuotėkio esant slėgiui. Ant judančių jungčių montuojamos dilimui atsparios įvorės, kurios užtikrina vidutinį kėlimo ir stūmimo slopinimą. Jėga tolygiai paskirstoma visame įrenginyje, o išplėstas pagrindas dar labiau padidina padėties stabilumą.

Proceso pranašumai

1.Sudaroma lenkiant vieną šaltai valcuotą plieninę plokštę, siekiant sumažinti suvirinimo siūles

2. Dvigubi sutvirtinantys šonkauliai pagrindinėse įtempių laikymo vietose

3. Lenkimo konstrukcija užtikrina tvirtumą, artimą to paties svorio liejamoms dalims

Palyginimas su tradiciniais procesais

Techniniai parametrai

Produkto privalumai

1. Didelio sąnaudų našumas:

Palyginti su liejamomis arba apdirbtomis atramomis, lakštinio metalo konstrukcijų formavimo kaštai yra maži ir yra ekonomiški mažų partijų gamybai.

2. Lankstus dizainas:

Pritaikomas kontūras, skylės ir vengimo išpjovos pagal kliento įrangos išdėstymą, tinka nestandartinei įrangai.

3. Darbo jėgą taupanti operacija:

Hidraulinė galios pagalba leidžia pakelti sunkų krovinį tik kelių kilogramų rankos jėga, pakeičiant sudėtingą varžtų reguliavimą.

4. Puikus prisitaikymas prie aplinkos:

Purškiamo arba nerūdijančio plieno versijos atitinka elektronikos, medicinos ir maisto pramonės švaros ir antikorozinius reikalavimus.

5. Lengva priežiūra:

Standartiniai universalūs hidrauliniai sandarikliai; lakštinio metalo konstrukcija neturi sudėtingų vidinių komponentų, turinčių mažą gedimo lygį.

Taikymo scenarijai

Pramoninių dirbtuvių valdymo įrangos palaikymas, pakeliamas konferencijų didelių ekranų išdėstymas, parodų vitrinų laikantys stendai, mašinų skyriaus prietaisų laikikliai, fiksuoti prekybos centrų išmaniųjų terminalų rėmai, daugiafunkcinis ekrano tvirtinimas biurams.

Diegimo žingsniai

✅Pastatykite stovą ant plokščios žemės ar įrangos pagrindo, sureguliuokite keturias amortizacines pėdų pagalvėles, kad išlygintumėte platformą (naudokite gulsčiuką).

✅Prijunkite hidraulinius vamzdynus (elektriniams siurbliams reikia maitinimo), išleiskite orą: pakelkite aukštyn ir žemyn visu eiga 2–3 kartus rankiniu būdu arba elektra.

✅ Pakelkite tikslinę įrangą arba ruošinius ant platformos, pritvirtinkite per T formos išpjovas arba sriegines skylutes.

✅Pakelkite iki tikslinio aukščio rankiniu ratu arba mygtukais, uždarykite fiksavimo vožtuvą arba priveržkite mechaninę fiksavimo veržlę.

✅Patikrinti platformos grimzdimą; pradėti naudoti, jei per 30 minučių nėra akivaizdaus kritimo.

Pastabos dėl paleidimo

.Pirmą kartą naudojant oro išleidimą būtina, antraip kėlimas gali užstrigti arba sujudėti.

.Įsitikinkite, kad maitinimo įtampa atitinka elektrinius modelius (220V / 380V).

.Priveržkite visus įrangos tvirtinimo varžtus, kad jie nepasislinktų.

.Pirmasis hidraulinės alyvos keitimas: po 500 darbo valandų.

.Reguliarus patikrinimas: kas 3 mėnesius tikrinkite hidraulinės alyvos lygį ir sandarinimo dalis.

Esminiai skirtumai nuo tradicinių lietinių / suvirintų atramų

Dažnai užduodami klausimai (DUK)

1 klausimas: ar lakštinio metalo hidraulinė atrama pakankamai tvirta, palyginti su liejamomis atramomis?

A: Dėl protingo lenkimo ir sustiprinimo briaunų konstrukcijos lakštinis metalas pasiekia tvirtumą, artimą liejamoms dalims esant vienodam svoriui. Jis visiškai atlaiko apkrovas nuo 300 kg iki 2 tonų. Didesnėms nei 3 tonoms apkrovoms rekomenduojami suvirinto profilio plieno arba liejiniai sprendimai.

2 klausimas: ar galima pritaikyti nestandartinius dydžius ar formas?

A: Taip. Pateikite 3D brėžinius arba ranka nupieštus eskizus, o mes atliksime skardos išlankstymą ir stiprumo patikrinimą. Įprastas pritaikytas pristatymo laikas yra 7–15 dienų.

3 klausimas: ar reikia reguliariai kalibruoti?

A: Po pradinio įrengimo ir išlyginimo kas pusę metų tikrinkite horizontalųjį lygį be stipraus smūgio. Hidraulinei sistemai nereikia specialaus kalibravimo.

4 klausimas: kiek laiko trunka visas surinkimas?

A: Komponentai yra aiškiai klasifikuojami; Visas surinkimas gali būti greitai baigtas pagal surinkimo instrukcijas.
